AX-1800 OFFSET 75 MIMO 2x2 офсетный облучатель 4G (LTE1800)

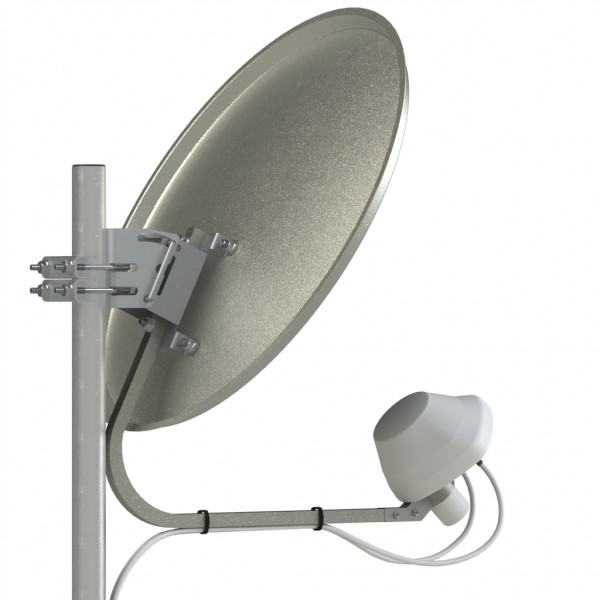

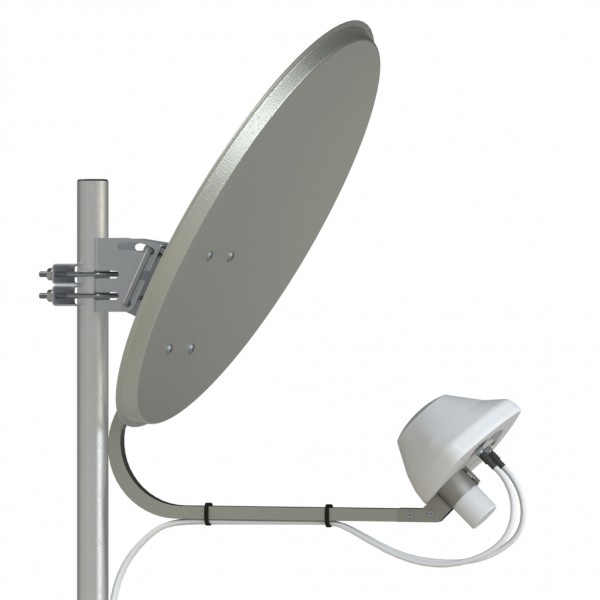

Облучатель AX-1800 OFFSET 75 MIMO 2x2 используется совместно с офсетной зеркальной антенной (не входит в комплект) для увеличения дальности работы 4G-модемов, в диапазоне 1.7÷1.9 ГГц. Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторов.
Достоинства антенны AX-1800 OFFSET 75 MIMO 2x2:
- Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
- Разъемы антенны имеют короткое замыкание по постоянному току между внешними и внутренними проводниками.
- Для подключения облучателя к роутеру/модему используется ТВ кабель типа SAT703 и др. Соединения обеспечиваются при помощи F-разъемов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.
- Компоновка облучателя позволяет изменять угол наклона поляризации в стандартном держателе спутникового рефлектора в пределах углов +/-45 градусов.
|
Электрические характеристики |
||||||||||||||||
|
Рабочий диапазон частот, МГц |
1700-1900 |
|||||||||||||||
|
Собственное усиление, dBi |
9-10 |
|||||||||||||||
|
Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 1800 МГц) |
|
|||||||||||||||
|
Ширина ДН в Н-плоскости по уровню -10dB, град |
110÷120 |
|||||||||||||||
|
Ширина ДН в Е-плоскостипо уровню -10dB, град |
90÷96 |
|||||||||||||||
|
Развязка между входами антенны, не менее dB |
28 |
|||||||||||||||
|
Входное сопротивление, Ом |
75 |
|||||||||||||||
|
КСВ в рабочем диапазоне частот, не более |
1,5 |
|||||||||||||||
|
Допустимая мощность, Вт |
10 |
|||||||||||||||
|
Поляризация |
вертикальная+горизонтальная |
|||||||||||||||
|
Механические характеристики |
||||||||||||||||
|
Масса, г |
380
|
|||||||||||||||
|
Габаритные размеры, м |
0,145х0,145х0,145 |
|||||||||||||||
|
Разъемы |

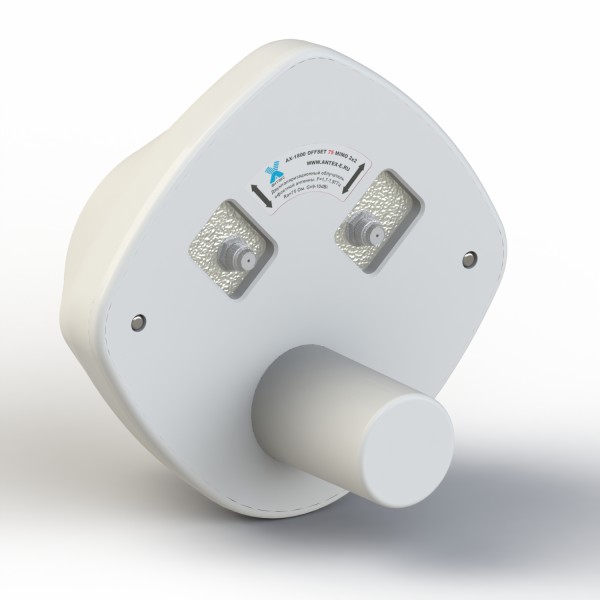

2 х F-female |
|||||||||||||||
|
Материал облучателя |
оцинкованная сталь, латунь |
|||||||||||||||
|
Защитное покрытие |
порошковая полимерная краска |
|||||||||||||||
|
Материал защитной коробки |
Поликарбонат+ABS |
|||||||||||||||
Диаграммы направленности при помещении облучателя в фокус офсетной параболической антенны размером 0,6м
| Частота | ||
| 1710 МГЦ | 1880 МГц | |
| Вход №1, вертикальная плоскость |  |
 |
| Вход №1, горизонтальная плоскость |  |
 |
| Вход №2, вертикальная плоскость |  |
 |
| Вход №2, горизонтальная плоскость |  |
 |
Зависимость коэффициента усиления облучателя (дБ, вертикальная линия) от частоты (ГГц, горизонтальная линия) при помещении его в фокус офсетных параболических антенн диаметрами 0,6м (красная кривая) и 0,9м (синяя кривая)
- Облучатель AX-1800 OFFSET 75 MIMO 2x2 с разъемами типа F-female
- Инструкция по установке
- Упаковка из микрогофрокартона или полиэтилена
Инструкция
(pdf, 722 KB)
