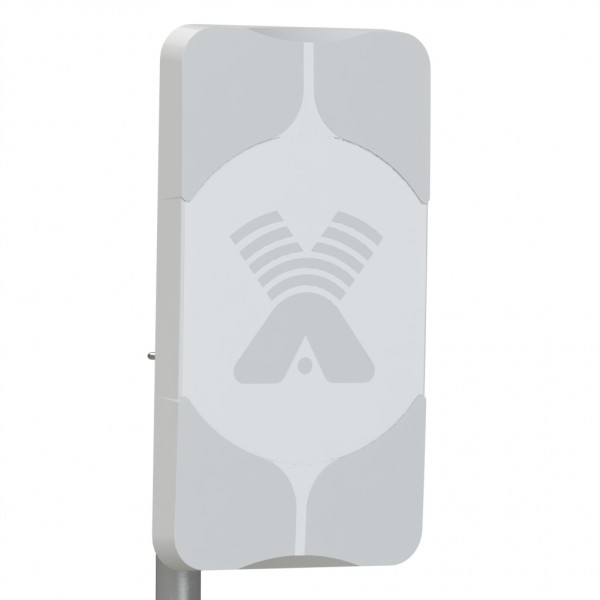

AX-1816P MIMO 2x2 антенна 4G (16 dBi) ( LTE1800, GSM1800)
AX-1816P MIMO 2x2 - это усиленная выносная антенна для сетей 2G(GSM1800) и 4G(LTE1800). Благодаря поддержке MIMO 2x2 с помощью данной антенны можно получить скорость передачи данных более 100 Мб/с (скорость зависит от возможностей оператора). Рекомендуется к применению на границах зон обслуживания операторов.
Достоинства антенны AX-1816P MIMO 2x2:

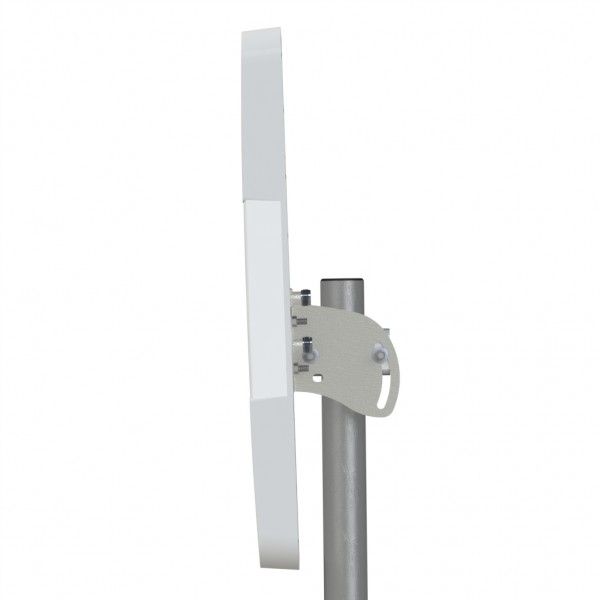

- Крепление антенны позволяет изменять угол места, наклон поляризации и тем самым добиться высокого уровня сигнала и оптимального соотношения сигнал/шум.
- Антенна имеет два входа, что позволяет сопрягать ее с современными двухвходовыми модемами и роутерами.
- Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2,или реализовать технологию Diversity.
- Антенна выполнена из оцинкованной стали, излучатели дополнительно защищены полимерным покрытием. Антенна компактна, надежна и главное универсальна.
- В конструкции используются надежные разъемы N-female
- Увеличенный коэффициент усиления
|
Электрические характеристики |
|
|
Рабочий диапазон частот, МГц |
1700÷1880 |
|
Усиление, dBi |
2 х 15÷17 |
|
Ширина ДН , град |
33÷38/16÷19 |
|
Уровень боковых лепестков, dB не более |
-12 |
|
Отношение вперед/назад, dB не менее |
20 |
|
Развязка между входами антенны, дБ |
30 |
|
Входное сопротивление, Ом |
50 |
|
КСВ в рабочем диапазоне частот, не более |
1.5 |
|
Допустимая мощность, Вт |
10 |
|
Поляризация |
вертикальная+горизонтальная, X-pol |
|
Механические характеристики |
|
|
Масса с креплением, г |
1700 |
|
Изменение угла наклона антенны, градус |
+/-15 |
|
Габаритные размеры без крепления, м |
0.45 x 0.24 x 0.05 |
|
Разъемы |
2 х N-female |
|
Материал антенны |
Сталь, оцинкованная сталь |
|
Материал защитной коробки |
Поликарбонат+ABS |
|
Диапазон рабочих температур |
от -60°C до +80°C |
Диаграммы направленностиа антенны
| Вход | Частота | |
| 1750МГц | 1850МГц | |
|
Вход №1. Гор. плоскость -красным цветом, верт. плоскость - синим цветом |
 |
 |
|
Вход №2. Гор. плоскость -красным цветом, верт. плоскость - синим цветом |
 |
 |
Зависимость КСВ на входах антенны от частоты:
Зависимость коэффициента передачи между входами антенны(развязка)
- Антенна AX-1816P MIMO 2x2
- Мачтовый крепеж
- Инструкция по настройке/установке
- Упаковка из микрогофрокартона и полиэтилена
Инструкция
(pdf, 382 KB)
