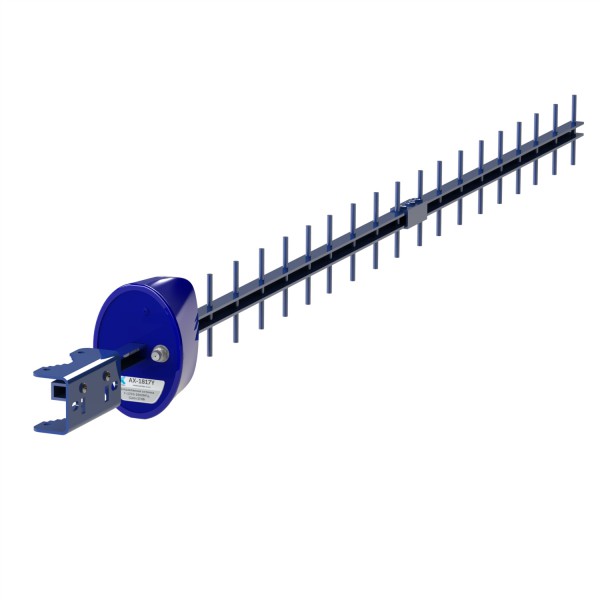

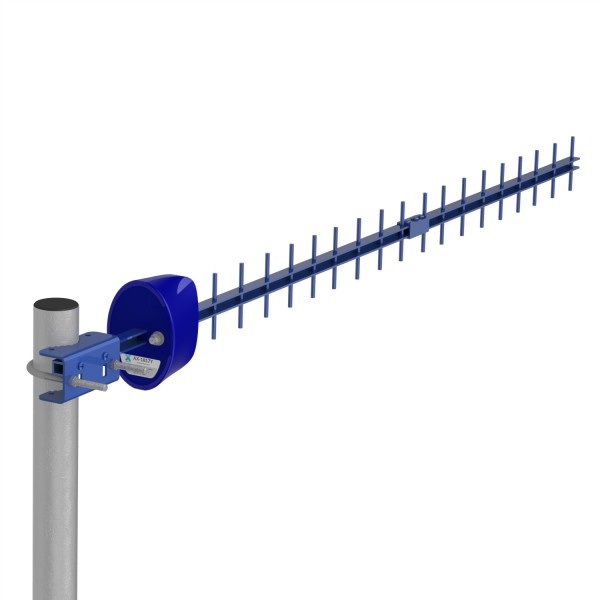

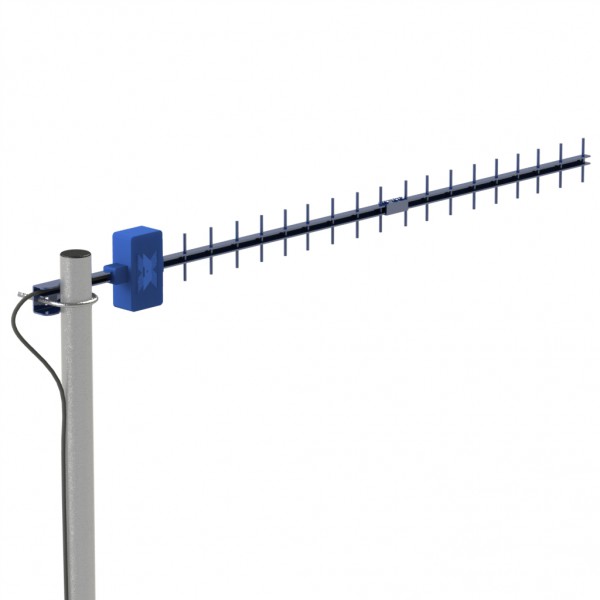

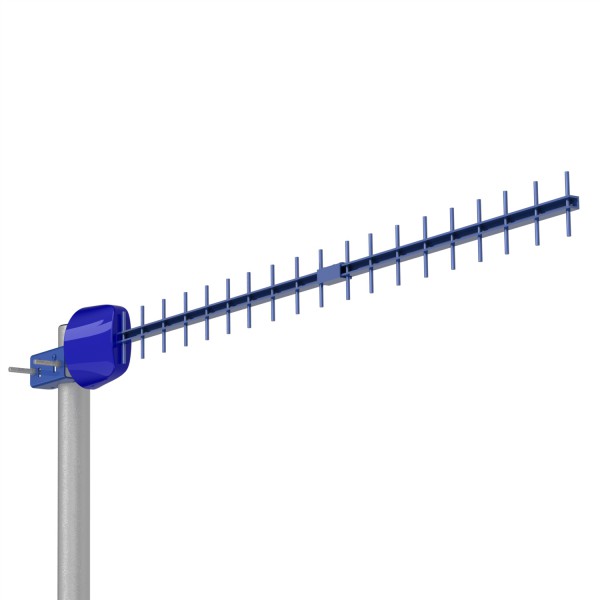

AX-1817Y - внешняя направленная антенна GSM-1800 / 17 Дб
Антенна АX-1817Y предназначена для совместного использования с сотовыми телефонами, шлюзами репитерами стандарта GSM1800, LTE1800 . АX-1817 улучшает качество связи сотовых телефонов и 4G модемов оператора Мотив на границах зон обслуживания операторами. Тип антенны - "волновой канал" (Яги).
Активный вибратор антенны надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус. Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками. Тип разъема устанавливается по заказу.
|
Электрические характеристики |
|
|
Рабочий диапазон частот, МГц |
1725-1900 |
|
Усиление, dBi |
17 |
|
Ширина ДН в Н-плоскости, град |
26 |
|
Ширина ДН в Е-плоскости, град |
24 |
|
Входное сопротивление, Ом |
50/75 |
|
КСВ в рабочем диапазоне частот, не более |
1,5 |
|
Допустимая мощность, Вт |
50 |
|
Поляризация |
вертикальная |
|
Механические характеристики |
|
|
Масса с креплением, г |
450 |
|
Диаметр мачты, мм |
30-60 |
|
Габаритные размеры, м |
1.1х0,1х0,05 |
|
Допустимая скорость ветра, м/сек |
35 |
|
Разъем |
ТNС-female/F-female |
|
Количество элементов |
26 |
|
Материал излучателя |
медь |
|
Материал траверсы и директоров |
АМГ3,АД31 |
|
Материал крепления |
сталь |
|
Защитное покрытие |
порошковая полимерная краска |
|
Материал защитной коробки |
полипропилен |
Зависимость КСВН от чатоты
Диаграммы направленности антенны
|
Плоскость и поляризация |
Частота | |||
| 1710МГц | 1780МГц | 1810МГц | 1880МГц | |
| Горизонтальная плоскость, вертикальная поляризация(основная) |  |
 |
|
|
| Вертикальная плоскость, вертикальная поляризация(основная) |  |
 |
|
|
1. Антенна АX-1817Y
2. Инструкция по установке и настройке
3. Упаковка из полиэтилена
Инструкция
(pdf, 348 KB)
