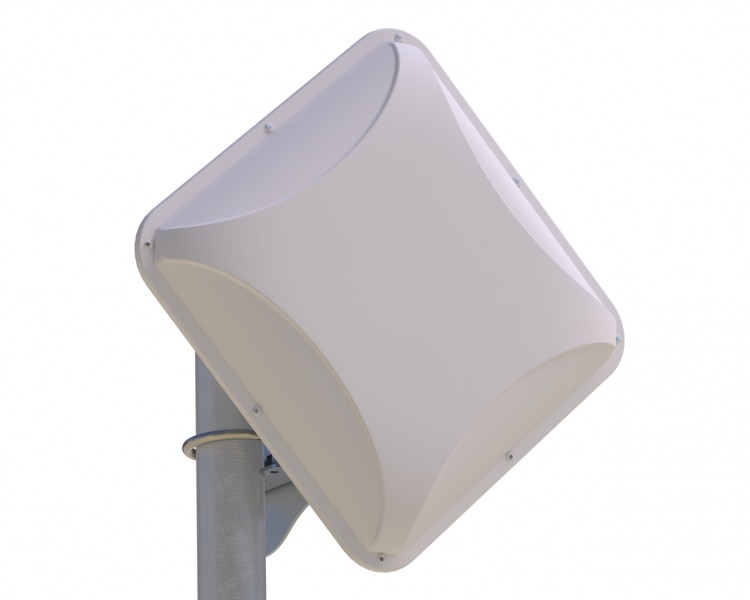

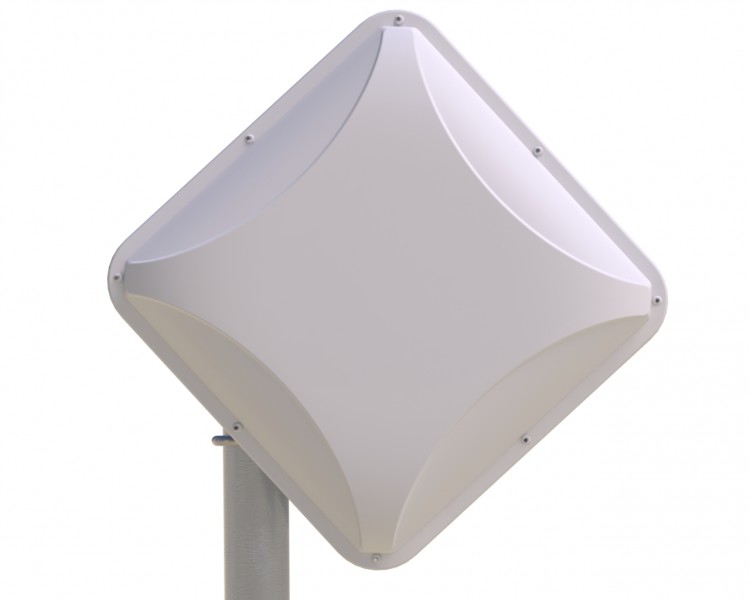

AX-2014PF MIMO 2x2 антенна 4G (14 dBi) ( LTE1800, LTE2100, GSM1800, UMTS2100)
Универсальная выносная антенна AX-2014PF MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- 2G(EDGE, GPRS на частотах GSM1800)
- 3G (UMTS 2100)
- 4G (LTE1800, LTE2100)
Достоинства антенны AX-2014PF MIMO 2x2:

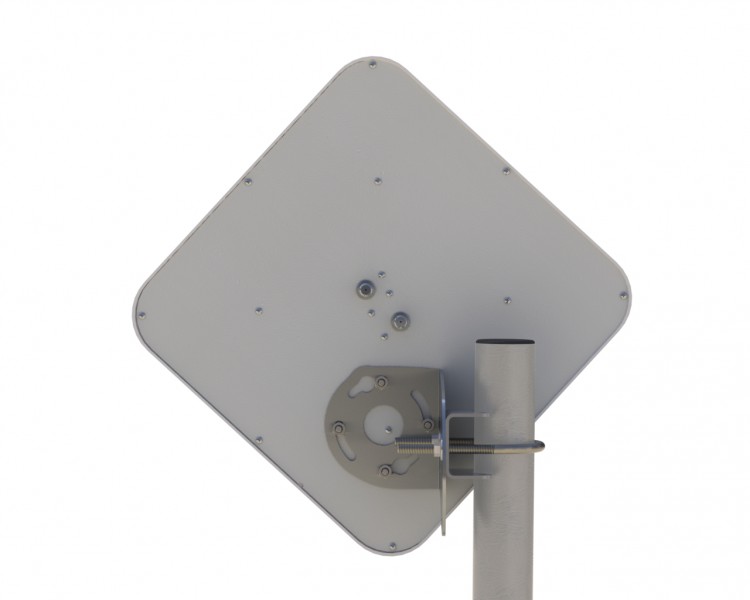

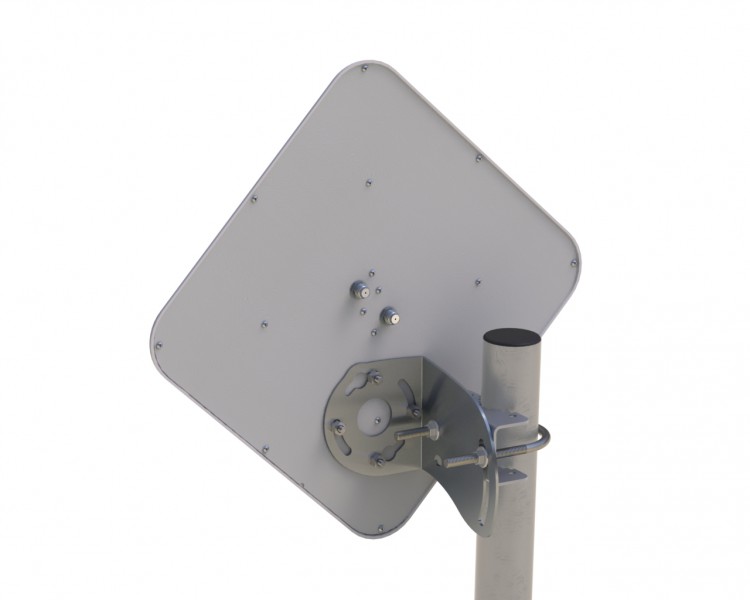

- Крепление антенны позволяет изменять угол места, наклон поляризации и тем самым добиться высокого уровня сигнала и оптимального соотношения сигнал/шум.
- Антенна имеет два входа, что позволяет сопрягать ее с современными двухвходовыми модемами и роутерами.
- Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
- Антенна надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.
- Антенна компактна, надежна и главное универсальна, так как будет работать с любым оператором "большой тройки" в 3G а также с 4G стандартами региональных операторов.
|
Электрические характеристики |
|
|
Рабочий диапазон частот, МГц |
1700-2180 |
|
Усиление, dBi |
13-15 |
|
Ширина ДН в Н-плоскости, град |
30-45 |
|
Ширина ДН в Е-плоскости, град |
30-45 |
|
Уровень боковых лепестков, дБ не более |
-12 |
|
Развязка между каналами, дБ не менее |
25 |
|
Входное сопротивление, Ом |
75 |
|
КСВ в рабочем диапазоне частот, не более |
1,7 |
|
Допустимая мощность, Вт |
50 |
|
Поляризация |
вертикальная+горизонтальная или X-Pol |
|
Механические характеристики |
|
|
Масса с креплением, г |
1080 |
|
Габаритные размеры без крепления, м |
0,24х0,24х0,05 |
|
Разъем |
2 х F-female |
|
Материал излучателя |
оцинкованная сталь |
|
Материал защитной коробки |
Поликарбонат+ABS |
|
Диапазон рабочих температур |
от -60°C до +80°C |
Диаграммы направленности антенны
| Вход | Частота | ||
| 1710МГц | 1920МГц | 2170МГц | |
| Вход №1. Плоскость Н -красным цветом, плоскость Е - синим цветом |  |
 |
 |
| Вход №2. Плоскость Е -красным цветом, плоскость Н - синим цветом |  |
 |
 |
- Антенна AX-2014PF MIMO 2x2
- Мачтовый крепеж
- Инструкция по настройке/установке
- Упаковка из микрогофрокартона и полиэтилена
Инструкция
(pdf, 316 KB)
